一、背景
随着人工智能的快速发展，机器人、无人机、集成电源成为热点行业；可以为电池充电、电机供电的小体积，高功率密度电源成为迫切需求。域盾为满足客户需求，现推出JKUB升降压系列产品，分为9-60VDC输入、0-60VDC输出，9-90VDC输入、0-90VDC输出两个系列，功率分别为10A、20A、30A、50A，可实现输出电压可调、输出恒流点可调，兼容国际品牌，全方位满足客户需求。
二、输出电压设置
非隔离大电流产系列产品为宽压输入宽压输出产品，输出范围包括0-60V及0-90V，那么如何使产品输出目标电压值？
以JKUB6060HB-50A为例。
方式1：外部电源驱动

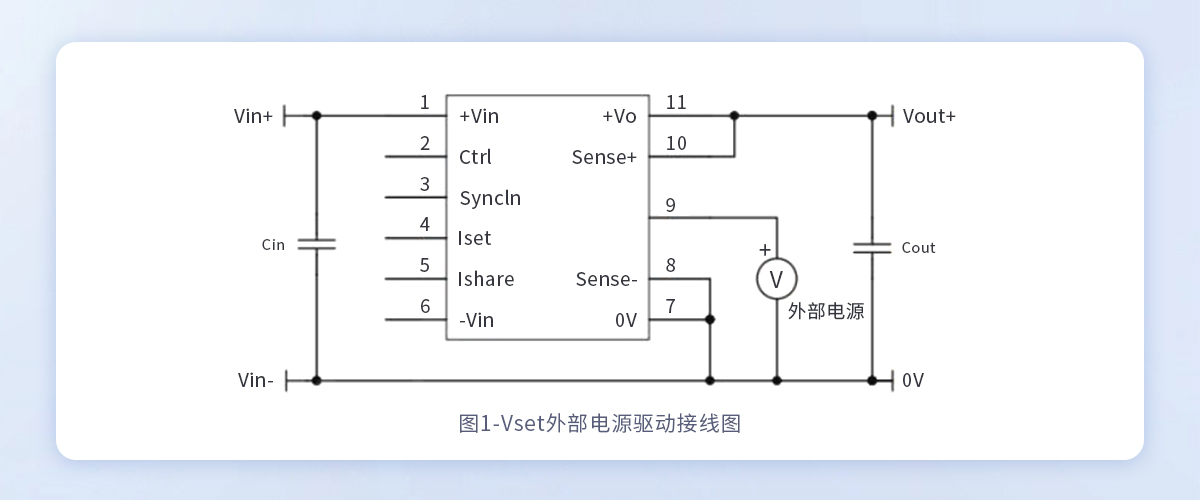

当采用该方式时，需要外部提供一个电压信号，电路连接方式可参考下图，直接给Vset引脚提供对应电压来得到目标输出电压。

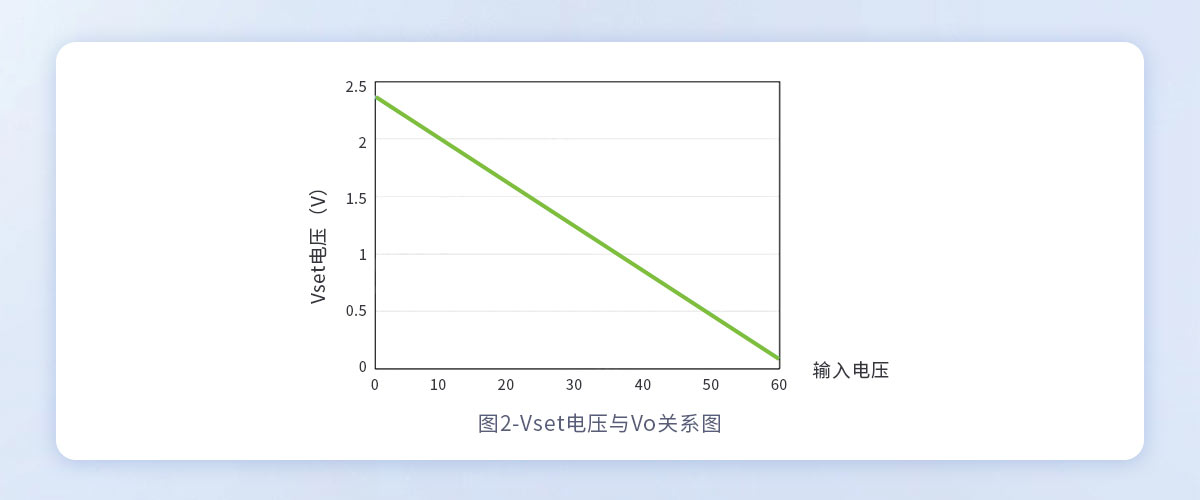

Vset电压与目标输出电压Vo为线性关系，具体计算公式与曲线如下所示：
Vset=2.366-0.038Vo
方式2：外接电阻

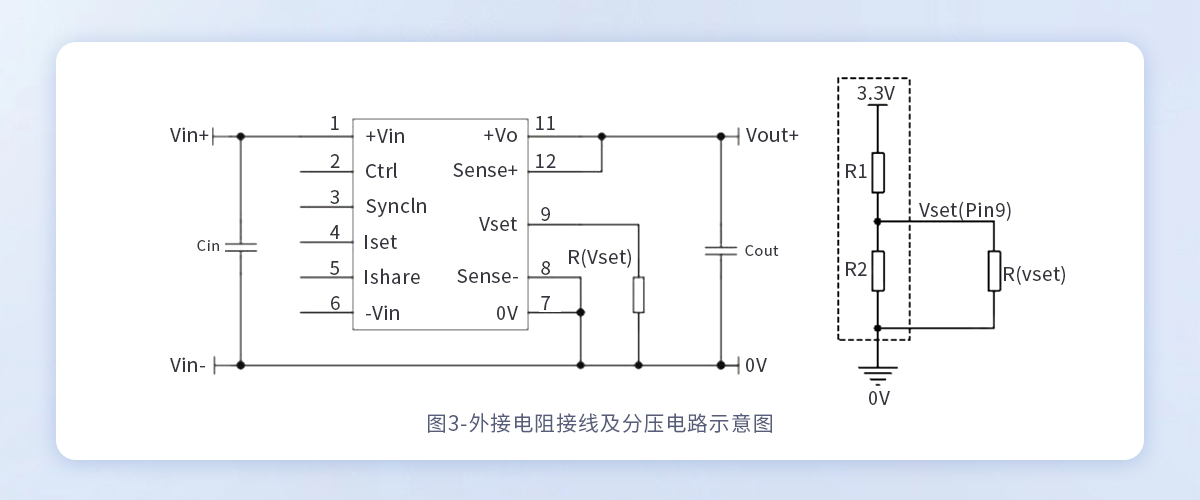

该方式需要利用外部电阻与内部电阻进行分压，改变内部反馈信号，来得到目标电压值，电路连接方式与内部分压方式可参考下图：
与外部电压方式一样，使用外部电阻调节时，也有一个对应的计算公式，具体为：
其中，Rvset为外部所接电阻值，单位为KΩ，R1、R2即图中所示内部电阻，阻值分别为15KΩ、47KΩ。a为自定义的参数，没有实际上的意义。Vo为目标电压值。在这里，也提供常用输出电压所对应的外部电阻值作为参考。
小结：
1、对于两种方式，可以根据客户实际意愿选择具体方式，建议客户参考手册具体操作；
2、选择外接电阻方式时，可以使用滑动变阻器或者是直接焊接对应值的电阻，阻值选择不需要完全相同，允许存在一定的误差；
3、需要注意的是，在升压模式下，存在功率降额。
三、恒流点设置
非隔离大电流产品相对于我司其他产品线，还有一个特点，可以恒流输出，主要应用场景为电容充电、驱动电机时应对电机堵转大电流。但是与LED驱动电源不同，非隔离大电流系列产品的恒流是以过流保护&短路保护形式体现的。在实际应用中，当出现出现过流或是短路时，产品就会以设置的恒流点进行恒流输出，起到保护的作用。与输出电压设置相同，恒流点设置也有两种方式，相关引脚为Iset，同样以KUB6060HB-50AG为例。
注：当 Iset 脚悬空时，其引脚上的电压为 3.3V，此时过流点默认为 110%*50A，其余型号为110%的对应最大输出电流，如KUB6060EB-30AG，默认过流点为110%*30A。
方式1：外部电源驱动

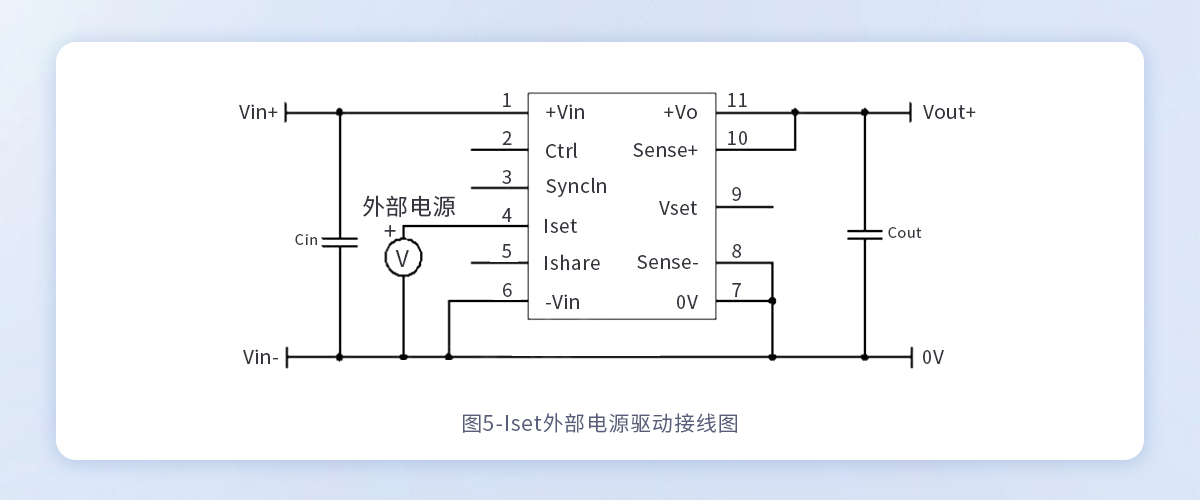

当采用该方式时，需要外部提供一个电压信号，直接给Iset引脚提供对应电压，Iset电压VIset与最大输出电流即期望限流点Iset存在线性关系，具体公式为：
对应关系曲线与电路连接方式可参考下图。
方式2：外接电阻

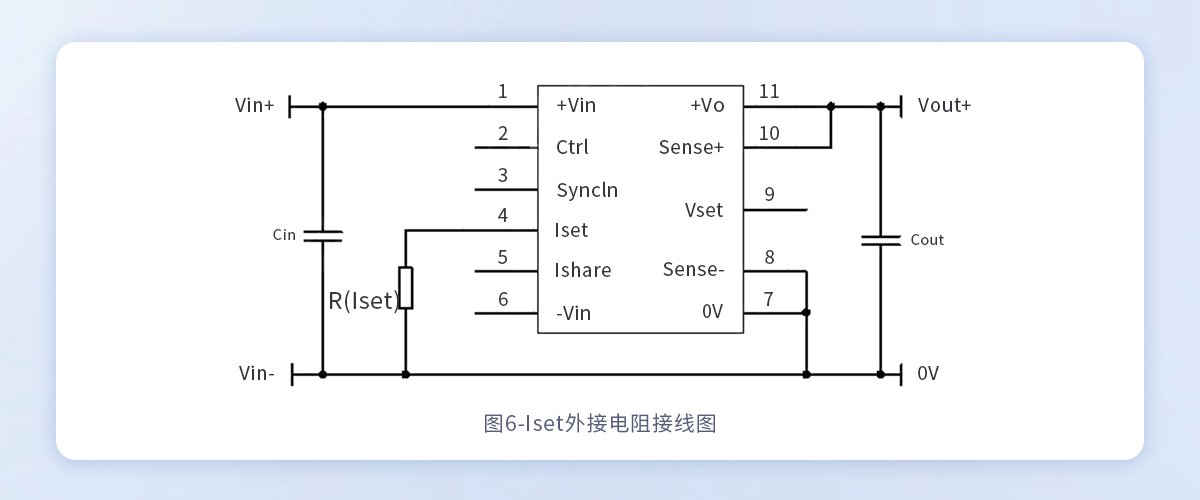

该方式利用外部电阻，改变Iset电压来设定目标限流值，接线图如下图所示：
外部电阻值与Iset关系式为：
RIset为外部所接电阻值，单位为KΩ。Iset为目标限流值。
小结：
1、恒流点设置有默认值，Iset脚悬空时，默认为110%*Io(最大输出电流)，不需要调节过流点时，悬空即可；
2、短路或者过流保护时，触发恒流模式，是以设置的限流点电流值输出；
3、两种方式选择按照客户意愿为准，具体接线及关系可参考产品手册。
四、拓展
半砖产品兼容了Sense与Iset两个功能引脚，其余更小封装由于体积更小，引脚数量被限制，故将Sense与Iset引脚分开，公司设计为两个版本。
但是，Sense功能版本中，产品在过流或短路保护时同样可以恒流工作。过流点默认为110%的最大Io值，无法通过Iset引脚自行设置。Iset版本中即如上述介绍，可以通过两种方式自行设置最大过流点，但是无Sense功能。
五、总结
以上方式皆是以JKUB6060HB-50AG为例，后续该系列还会有多种新品上市，包括更大的输入输出电压范围，不同的功率大小。输出电压与恒流点设置方式与示例型号相同，只是具体的对应关系可能存在差别，具体计算方式与对应关系曲线可查阅对应型号技术手册。
